节能减排是国际社会普遍关注的问题，LED户外显示屏由于其功耗大、播放时间长，其耗电量是业界关注的一项关健指标。LED户外显示屏保证亮度不变（即LED电流不变）的条件下，只能降低供电电压的方式来达到节能减排。目前市面上LED恒流驱动芯片其拐点电压大部分都在0.7VIOUT=20mA左右，加上线损、行管等损耗，供电电压一般只能设计在5V。明微电子为LED显示屏节能方案提供了创新设计的专用恒流芯片SM16227。

SM16227主要特点：

低拐点恒流Vds=0.2V@IOUT=20mA，可降低LED显示屏的供电电压，最高可节能24%。

应用案例1：某厂商在广西某地SM16227项目，规格：P10、2扫、亮度7500cd，模组规格32*16最大电流为9A，1个箱体18个模组，共105个箱体共96.768平方米。使用节能恒流芯片SM16227，加国标线材和Rds(on)MOS，电源设计如下表：

传统5V方案此屏最大功耗=5x9x18x105=85.05KW；

采用3.8V方案最大功耗=3.8x9x18x105=64.638KW；

假设商业用电平均1元/度电，此屏一天播放24小时，以最大功耗计算；

1年可省17.88万元。虽然播放广告不是最大功耗，但节省电费的比例还是24%。

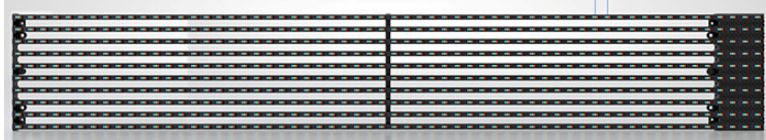

应用案例2：格栅屏，玻璃幕墙，此类显示屏由于结构限制，箱体边缘与中心的压差较大，IC功耗大造成高温或拐点电压不足芯片不恒流造成的显示色偏，低拐点芯片可完美解决此问题。

32级电流增益调节

调节白平衡更便捷。

白天夜晚环境亮度不同，调节显示屏亮度不损失灰度。

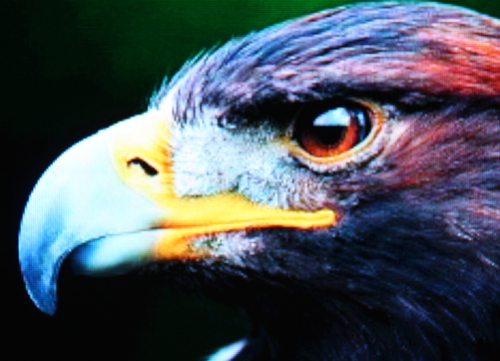

图2.亮度100%

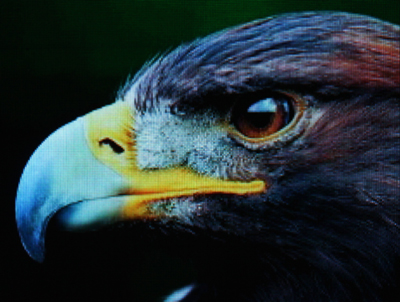

图3.亮度50%

注：图3亮度为图2的50%但羽毛低灰细节毫无损失

DS-PWM协议，提升刷新率及利用率

应用案例1中2扫项目刷新率可高到7680Hz，使用1/1000快门拍摄由于刷新率是快门7倍多，拍摄照片无扫描线，灰度也满足基本拍摄要求。

内置列消影、偏色补偿等功能——解决因高刷率而产生的拖影，暗亮等问题

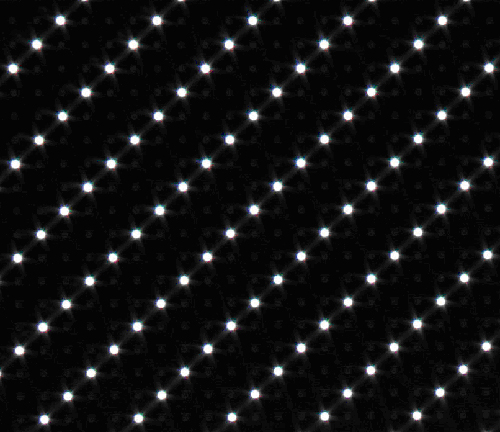

图4.SM16227

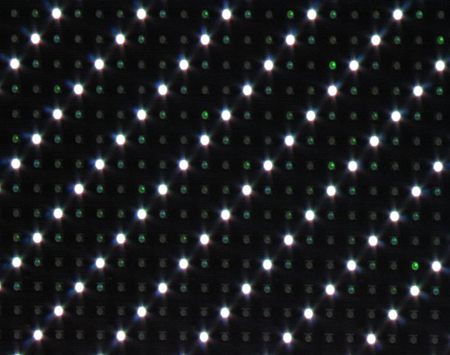

图5.通用芯片

LED户外显示屏显示效果、功耗、温度都是重要指标，SM16227低拐点设计可使显示屏的功耗和温度变的更低，节省了电费同时增加显示屏的使用年限。且户外显示屏一般扫描数都不高，SM16227的DS-PWM已完全满足刷新的要求，是LED显示屏最有性价比的节能方案。
