摘要：走过路过都不要错过，跟着小编一起来了解一款高性价比的LED显示屏恒流驱动芯片—SM16026吧。

正文：

为迎合市场需求，明微电子有针对性地推出了一款高性价比的LED显示屏恒流驱动芯片—SM16026，其具有二高一低优势，即更好的显示效果，更好的抗干扰能力，以及更具优势的价格，是目前市面普通恒流芯片的首选。

走过路过都不要错过，跟着小编一起来了解这款LED显示屏驱动IC—SM16026吧。

SM16026到底是什么样的芯片

SM16026是一款专为LED显示屏设计的驱动芯片，内建CMOS移位寄存器与锁存功能，可以将串行的输入数据转换成并行输出数据格式。

SM16026提供16个电流源输出，可外接电阻调节端口输出电流，每个输出端口可提供2mA—36mA的恒定电流，端口电流受电压和环境温度影响的变化小于1%;输出端口耐压可达17V，支持高达25MHz 的工作时钟频率，可以满足系统对大量数据传输的需求。

什么?!文字太多?那我画个表格给你们看!

特性参数

端口输出类型16通道恒流源输出

恒流电流范围2—36mA@VDD=5.0V

2—24mA@VDD=3.3V

恒流精度片内最大误差：<±3%

片间最大误差：<±6%

输出电流调节外接REXT电阻调节

最高工作时钟频率25MHz

工作电压3.3V~5.0V

端口耐压-0.5～+17.0V

工作环境温度-40～+85℃

封装形式SSOP24-3、QSOP24、QFN24(4*4)

图文并茂介绍“芯片特点”是不是更好

(1)能完美兼容市面普通的恒流驱动芯片;

(2)优异的恒流输出特性，端口电流输出片内通道电流误差小于±3%，芯片间的最大电流偏差小于±5%;

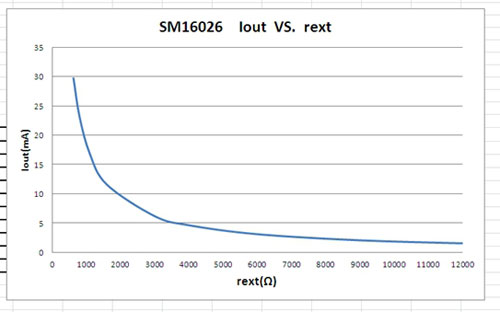

(3)恒流范围宽，可通过外接rext电阻调节输出电流，可实现2mA~36mA的输出调节;

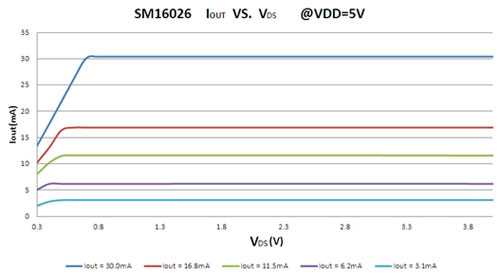

(4)芯片的稳定性更好：①端口耐压高，市面上普通恒流芯片耐压为10V左右，而SM16026能达到17V;②输出端口稳定性好，不会产生振荡。当负载端电压(VDS)变化时，其输出电流的稳定性不受影响，如下图所示。

小结

小编这么努力的给大家介绍，给小编点个赞吧!大家今天了解到了这么棒的一款芯片，自己给自己点个赞吧!
