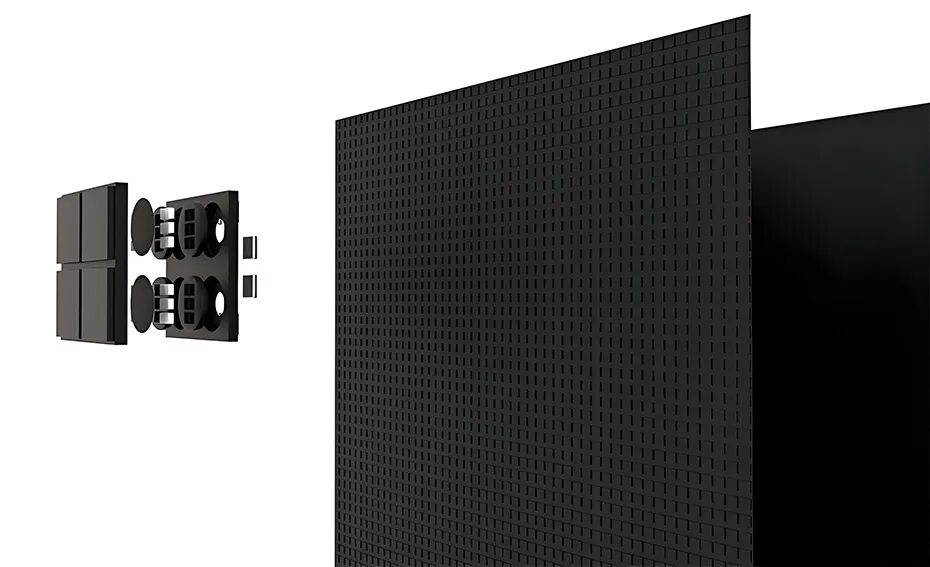

在LED显示屏行业，COB(ChipOn Board，板上芯片)封装与SMD(Surface MountedDevice，表面贴装)表贴是两大主流技术路线，二者凭借不同的封装逻辑，在显示效果、可靠性、成本及应用场景上形成鲜明差异，深刻影响着各类显示项日的选型决策。

一、核心工艺:两种技术路线的本质差异

1.1 SMD表贴:成熟量产的点光源封装逻辑

SMD表贴技术作为深耕市场多年的成熟方案，核心逻辑是先将LED芯片封装成独立灯珠，再通过SMT工艺将灯珠贴装在PCB板上，形成离散的点光源阵列。其工艺流程成熟，依托完善的供应链可实现规模化量产，常见的灯珠型号如2020、3535等，广泛应用于各类常规间距显示屏。

1.2 COB封装°:一体化面光源的创新路径

COB封装则打破了"先封灯珠再贴装”的传统模式，直接将LED裸芯片贴装、键合在PCB板上，再通过有机胶包封保护，形成一体化的面光源“。其核心工艺包括擦板、固晶、烘干、绑定、封胶“等八步，对芯片定位精度和封装工艺要求严苛，尤其依赖巨量转移技术a可实现更小间距的显示需求。这种工艺省略了灯珠单独封装的步骤，让芯片与PCB板直接连接，从根源上优化了散热和防护性能。

关键性能:核心指标深度对决

2.1 显示效果:细腻度与视角的差距

显示效果上，SMD表贴作为点光源，近距离观看易出现颗粒感，视角约110度，侧面观看易出现色偏，对比度相对有限;而COB封装的面光源特性，让画面更细腻均匀，无明显颗粒感，对比度可达20000:1以上，视角拓宽至140-170度，侧面观看画质无衰减，视觉体验更接近液晶屏。

2.2 可靠性:防护与寿命的较量

可靠性方面，SMD灯珠外露，防护等级较低，易积灰、进水、受磕碰，长期使用易出现死灯、脱落、亮度衰减等问题，坏灯率相对较高:COB封装的芯片被有机胶全面包裹，正面防护等级可达IP54以上，能有效防尘、防潮、防磕碰，坏灯率不到SMD的十分之一，且芯片直接贴合PCB板，散热路径短，功耗比SMD低15%-20%，使用寿命可达8-10年，显著优于SMD。

2.3 成本与维修:性价比与便捷性的权衡成本与维修上，SMD技术成熟、供应链完善，采购和生产成本远低于COB，且灯珠可单独拆卸更换，现场即可完成维修，维修周期短、成本低:COB封装工艺复杂，量产难度大，整体成本比SMD高30%-50%，且采用整体封装设计，无法单独更换灯珠，损坏后需返厂更换整个组，维修周期长、成本高。

应用场景:适配不同需求的差异化选择

应用场景的差异，源于两者的性能与成本特点。SMD表贴凭借高性价比和场景适配性，广泛应用于户外广告屏、广场大屏、常规会议室、租赁屏等场景，尤其适合中大间距显示和预算有限的项目;COB封装则凭借超高清显示、强防护、高稳定性的优势，聚焦高端场景，如指挥中心、监控室、高端展厅、科技馆等，尤其适合P1.25“以下的微间距显示需求。

四发展趋势:互补共存，各向升级

从发展趋势来看，SMD技术仍将占据大众场景主流，依托智能制造升级，其贴装精度和可靠性持续提升，同时向绿色节能方向演进:COB封装则随着巨量转移技术的突破和量产规模的扩大，成本逐步下降，在微间距、高端显示领域的渗透率不断提升。两者并非替代关系，而是互补共存，共同满足不同场景的显示需求。

综上，SMD表贴是“性价比之选”，适合预算有限、追求便捷维修、场景需求常规的项目:COB封装是“高端体验之选”，适合追求极致画质、强防护、长寿命的高端项目。选型时，需结合项目预算.应用场景、显示需求综合判断，才能实现技术与需求的最优匹配。
