单元板，LED显示屏单元板，又名LED显示屏模组或简称单元板是显示屏的主体组成单元，由LED发光二极管及驱动电路构成。

LED显示屏行业，目前对LED单元板分为两大类。室内单元板业内一般称为表贴(三合一表贴);户外和半户外一般称为模组。室内表贴的特性：图像清晰度高，色彩及其丰富，不足在于价格偏高;户外和半户外模组单元板特性：亮度高，能防水，色彩丰富，不足在于安装需要技术指导。

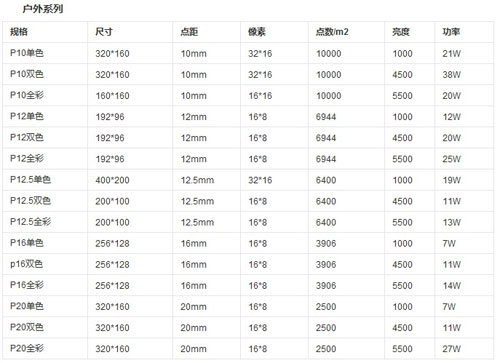

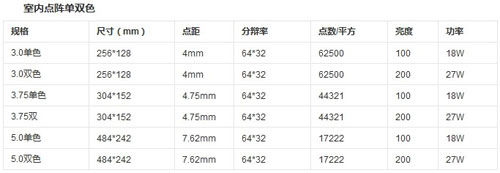

常见型号及尺寸分别有：

单元板分类

Led单元板出现的问题主要分为四点：

1 、整板未闪亮：主要是因为单元板未接电源或者板内线路连接错误，导致电路正负极相差。

2 、板未闪亮，功能输送正常： 这是由于电路板内置损坏造成的，可以将74HC138第4脚和第5脚引起短路现象。

3 、隔三不闪亮：板内4953的损坏。

4 、隔行闪亮：可以分析到是电路问题。

①：检查单元板内置74HC245和74HC138是否进行虚焊。

②：利用万用表测量74HC138第1脚电压有无在2.5V左右，有则更换74HC138

③：测量金针带ICA信号的通电传输状况。
