Mini-LED封装难点多,解决印刷工艺难题有何良策?

2019-06-27 10:04 来源:晨日科技

慧聪LED屏网报道

近几年来面板行业的高速发展,国内厂商疯狂扩产后,产品的供给和需求关系得到了基本缓和,厂商开始转而重视产品“质”的提升。显示面板行业将朝着高分辨率的画面、曲面、超薄平面、轻薄化、可弯曲化、高动态HDR、高对比度及广色域的趋势发展,由此Mini-LED应运而生。

根据预测,2019年Mini-LED将正式爆发,进入商品化阶段。目前,全球主流厂商已基本完成了Mini-LED背光的研发进程,进入小批量试样或大批量供货阶段。国内各大企业也在紧锣密鼓的进行工艺研究,加快投放市场的进程。

Mini-LED采用LED芯片尺寸为微米等级,每张Mini-LED线路板上通常会有数千个芯片,上万个焊点,以连接RGB三色芯片。如此巨量的焊点,给芯片的封装带来了很大的难度。今天我们一起来了解一下印刷工艺。

相比传统的SMT印刷工艺,Mini--LED对工艺的要求达到了极,据统计,焊接不良有60%以上是因为印刷工艺引起的,对于Mini-LED的精密印刷,对设备(印刷机)、配件(钢网)、材料(锡膏)都提出了更高的要求,三者缺一不可。

Mini-LED封装难点多,解决印刷工艺难题有何良策?

设备-高精度印刷机

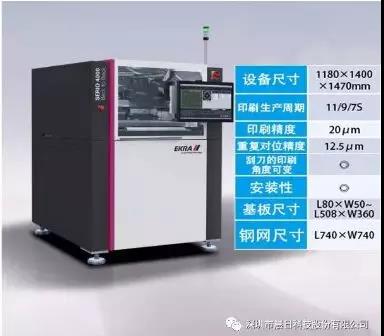

Mini-LED的焊盘更小、钢网更薄,对设备的精度、功能提出了更高的要求。目前印刷常见的问题包括:

Mini-LED封装难点多,解决印刷工艺难题有何良策?

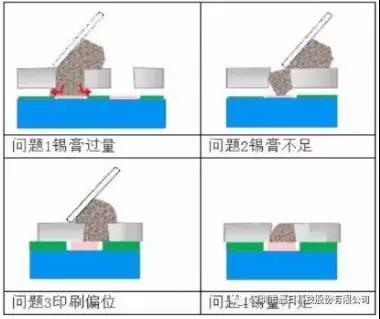

问题1、2:Mini-LED工艺使用的钢网厚度在0.03-0.05mm之间,钢网薄、易变形,要求设备具有钢网吸附功能,将钢网与焊盘实现紧密的贴合。

问题3:Mini-LED焊盘尺寸一般小于φ120um,对设备的印刷精度、重复对位精度提出了更高的要求。

问题4:因为开孔尺寸更小,对刮 刀角度、压力、速度的调整范围和精度要求更高。

Mini-LED封装难点多,解决印刷工艺难题有何良策?

三要素对锡膏填充的影响

1)刮 刀压力大,有利于锡膏填充和对PAD的粘附,但须考虑对钢网的磨损。

2)钢网上锡膏较少时,可以调小刮 刀角度,增加锡膏充填性;钢网上锡膏较多时,可以调整刮 刀角度,减少锡膏充填性;刮 刀角度越小,锡膏体积越大。

3)刮 刀速度可影响锡膏的填充量,但引起的锡膏体积变化较小,主要考虑刮 刀角度的影响。

精密印刷设备可以根据印刷钢网及产品的特点,以上三要素应具有较宽的调整空间。目前已有设备能够实现Mini--LED的稳定批量生产。

Mini-LED封装难点多,解决印刷工艺难题有何良策?
