春日融融，万物复苏，柳绿花红，又是一年新生的伊始，大地呈现出一片生机勃勃的景象。近些年来我们注意到天更蓝了，水也更绿了，这其中必然离不开相关环保部门及企业的共同努力。

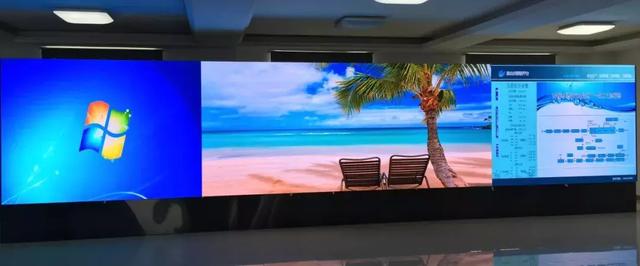

吉林省长春市污水处理厂数据监测室安装了一块点间距为P2，分辨率为4800*960的LED大屏，让相关数据更加直观地呈现在工作人员面前。而这块屏幕所使用的机器正是最近三场展会备受瞩目的多窗口LED拼接处理器“VF2000”。

VF2000

为了保证屏幕发挥更大的价值，此机器需要满足以下四点要求：

1、需完成对LED大屏的同步拼接显示

首先是完成对LED大屏的同步拼接显示，分拆来看分为拼接和同步这两点要求。屏幕拼接这一点对于VF2000来说算是一项基本功能了，它支持单机最大搭载3300万像素点(该屏幕仅有460.8万点)，16路输出支持LED屏任意分割拼接。对于视频同步显示，在唯奥视讯在售机型中全部可以满足同步这个更基本的要求。因此第一点可以轻松满足。

2、4路信号同时显示在大屏上，且每路信号画面可任意漫游、叠加

VF2000在设计上采用了“模块化”设计理念，在满配条件下可以实现多达64路信号输入，16路输出，可同时显示多达32个不同信号窗口画面，支持任意一路输入信号任意开窗、漫游、缩放、叠加，由此可见，对于此要求VF2000不需要满配，在能满足要求下，还可以降低配置，进而节省成本。

3、预存多种模式，操作简单、可模式间一键调用

目前VF2000可以保存多达16套预存显示模式，显示模式全无缝切换与调用。对于目前大多数客户的需求量，3-6套模式是常见的，而16套模式更是让客户拥有更多备用模式。

4、数据全备份防丢失

数据备份对于一些不经常操作或者对屏幕配置不熟悉的客户而言极为重要，很多因错操作导致屏幕画面错乱的现象时有发生，VF2000的设置及操作均在PC端进行，可以通过操控软件实时备份，备份或恢复实现一键操作。

在满足客户需求后，我们通过方案图进一步了解。

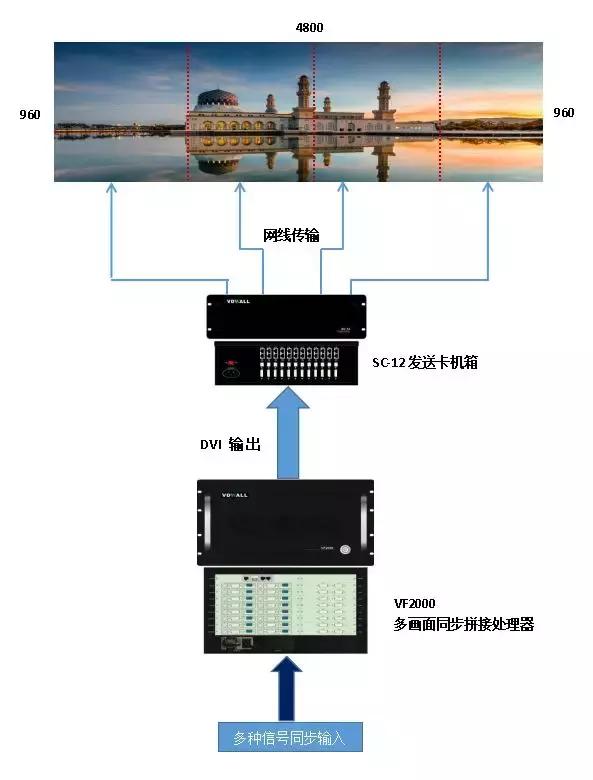

如上图，应甲方客户要求将大屏从左到右将屏幕分成4个区域进行连接帯载，每个区域(一张发送卡范围)利用VF2000的一个输出口进行控制帯载，4个通道完成对LED大屏的拼接。4路信号同时显示任意漫游的显示效果，实现一、二、三、四画面，且模式间一键调用。

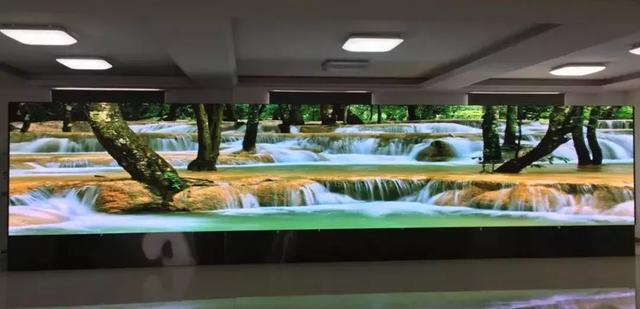

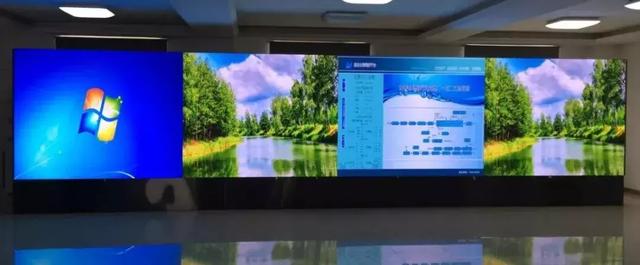

效果展示

从方案设计到最终实现都得到了客户的充分认可，VF2000的模块化设计也帮助客户节省了成本，实现了双赢。
