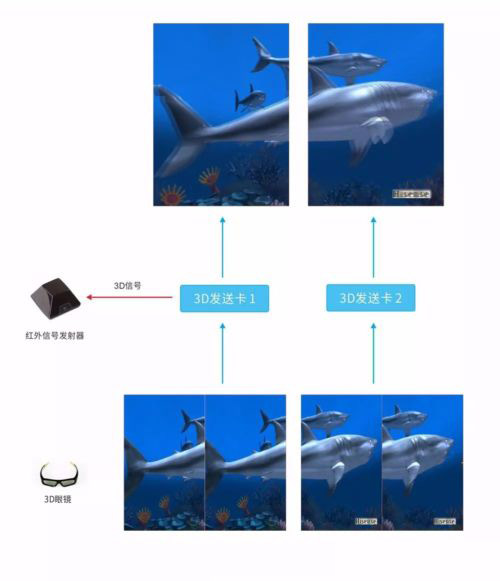

假设led显示屏分辨率为1920×1080，做全屏的点对点3D显示，正常2D模式下，一张4网口发送卡即可带载该像素，但是3D模式下，由于发送卡要倍频，带载能力减半至960×1080，所以该显示屏共配置2张3D发送卡，系统连接图如下：

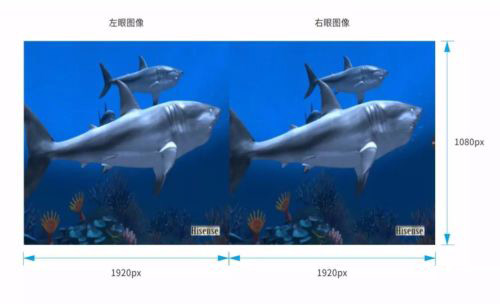

首先，点对点的3D视频源：单个视频源分为左右两幅画面，一副左眼，一副右眼;左右眼分辨率都为1920×1080;播放电脑可以选择双DVI拼接输出或者DP至3840×1080×60Hz。(如果不做点对点，视频源做1920×1080，做放大显示也可以)

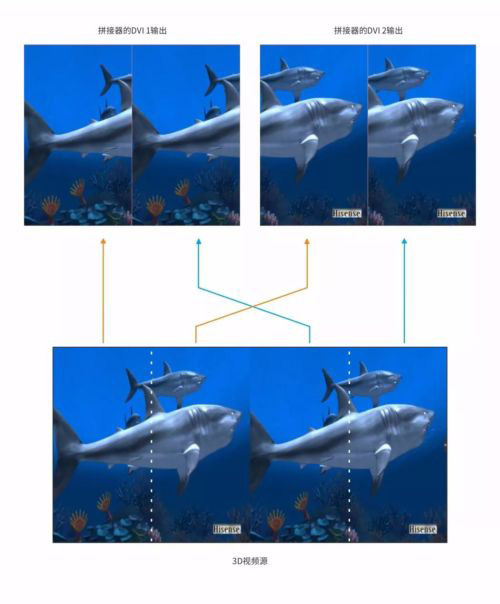

其次，视频拼接器的处理方法：需要将视频源内的不同位置的图像，分别合成在不同的DVI输出至发送卡。

最后，每个3D发送卡都会将各自收到的图像以左右眼帧交替显示的方式，显示至LED屏上，同时，红外信号发射器将同步控制快门式3D眼镜的左右镜片开关，从而呈现3D立体视觉。

该3D方案对视频拼接器的要求为：

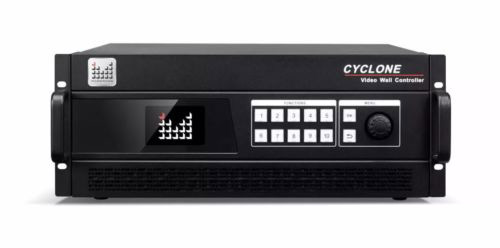

1、 输入、输出、内部处理都需要严格的60Hz，再至3D发送卡倍频至120Hz后，不会出现丢帧的现象，这与CL9000拼接器全通道60Hz处理的特点完全吻合。

2、 能够对同一个信号源的不同位置的图像进行多次截取，即为CL9000拼接器的ZOOM功能，特别是当多张发送卡带载像素大小不一致时，该功能显得尤为重要。

3、 多预设切换，方便3D模式与2D模式一键无缝切换以及2D模式下的多窗口应用等(发送卡也需要切换对应的模式)。
