1、新材料制作白光LED大幅提升发光效率

LED产品正在逐渐得到普及，但是制作LED的原材料稀土元素却越来越少。为了解决这个问题，有相关学者开始在研究一种避开稀土元素制作而成的全新LED，例如用石墨烯改写现在的白光LED技术。目前的白光LED，也称为白光二极管，其白色光主要由单晶、多晶两种方式实现。不过，这两种工艺都无法避开使用稀土元素。其中，前者是通过单一蓝光LED和其表面黄色磷光体组成，磷光体的黄光和蓝光LED的混合产生白光的效果。后者则是由不同颜色的LED封装在一起，通过颜色互补的方式显示出白色光。

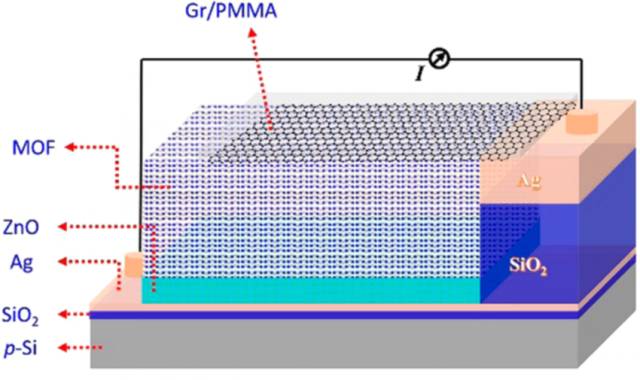

最近有台湾研究者就指出，使用稀土元素以外的材料也可以制作出了可以发白光的LED产品。这个LED是以碱金属锶为基础，搭建了金属有机框架(MOF)，在MOF的上下分别结合了石墨烯等材料，构成了可以直接发出白光的LED。MOF是由金属离子和有机材料配合形成的，在过去的20年中被广泛应用做化学分离器、药物输送、气体储存、催化等领域。但因为MOF一般多孔、导电性差，一直没有怎么用于光电领域。在MOF材料外围，研究者还组合了石墨烯、二氧化硅、氧化锌，使其在电驱动可以发光。可以说，使用MOF材料来制造发光器件，给了人们一个全新的思路。

2、苹果或研发更薄更亮的Micro-LED屏幕

此前报道称，2017年的新iPhone将会采用OLED曲面屏幕，然而这可能仅是苹果的过渡阶段，因为目前苹果正在研发更先进的Micro-LED技术。据传闻，苹果最早会在2017年下半年获得成熟的Micro-LED显示屏。实际上，苹果去年就在台湾北部设立了一个秘密实验室，开发更薄、更轻、更亮、更节能的显示屏幕，并从友达光电、高强光电(Sollink)挖走了不少人才。可以看到，当前已有不少证据显示苹果的目光的确不仅限于OLED，须知苹果在2014年还曾经收购了Micro-LED屏幕技术公司LuxVue。Micro-LED与OLED一样，属于自发光，兼具低功耗、快速反应的特质，同时它又比LCD更省电，只是目前Micro-LED屏幕要进行大规模的量产还存在一定的难度。

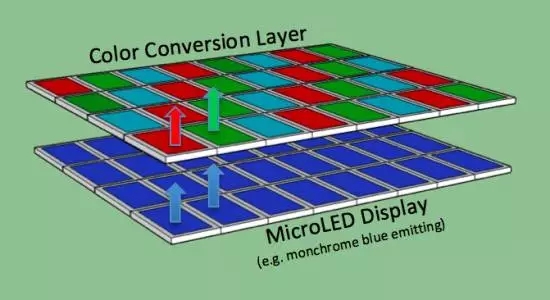

据透露，Micro-LED技术是微型化LED阵列结构，具有自发光显示特性，拥有高亮度、低功耗、体积较小、超高解析度与色彩饱和度等优势。除此之外，Micro-LED寿命较长，材料不易受到环境影响而相对稳定，但柔韧性则不如OLED。虽然坊间传闻指明年iPhone屏幕将发生巨大的变化，但出于可靠性方面，苹果应该不会长期使用OLED来取代LCD。事实上，Micro-LED技术或许才是苹果最想要的。有趣的是，过去AppleWatch手表率先采用了OLED屏幕，iPhone随后跟上，或许在Micro-LED技术上，苹果可能也会首先将其用在手表上，然后再推至手机。

3、“改头换脸” 索尼推出CLEDIS新技术

索尼先后在今年的两个国际展览会上展示了旗下的CLEDIS屏幕技术，这是一项被形容为能够挑战OLED的新技术。之所以能声称具备叫板OLED的资本，皆因索尼CLEDIS显示屏带来的极高的亮度规格，以及出色的色彩表现力。而事实上，CLEDIS技术就是小间距LED显示屏技术。索尼所展示的基于点间距为1.2mm的小间距LED显示屏，和液晶显示技术不同，小间距LED显示屏通过RGB三色LED器件的组合成为单一像素，将多个像素封装成为屏幕元素，再降多个元素组成一个完整的显示单元，最终我们看到的大尺寸LED屏幕多是由该类显示单元进行无缝拼接后形成的效果。

据了解，由于需要将细小的三色LED像素进行高速封装，并且最终达成一定分辨率的显示效果，需要在多个显示单元中间实现无缝拼接，所以对于器械工艺和电路设计等技术环节要求非常高。据悉，在2016年，索尼小间距LED技术改头换面后以“CLEDIS”技术形式出现，其面向消费级用户的定位也已经发生了改变。索尼CLEDIS显示技术目前面向商业应用市场推出，由于兼备超高亮度、无缝拼接和显示尺寸几乎没有界限等特征，在户外显示行业能够带来足够震撼的视觉效果，而不必担心环境光线的影响，并能很好的满足高端显示应用的需求，如在博物馆、画廊等。

4、欧司朗或斥巨资投IR LED等虹膜扫描技术

据业内人士表示，欧司朗近日计划将本来要用于LED晶片工厂的资金改投至IRLED等虹膜扫描技术。视智慧手机厂商和虚拟实境系统，对IR LED等虹膜辨识产品的需求大小而定。虽然这个消息尚未拍板定案，不过据报，欧司朗计划投入至少1亿欧元(折合人民币约7.5亿元)到位于德国雷根斯堡的LED晶片厂。言之凿凿，但欧司朗官方目前还是不予置评。

南韩大厂三星是其中一个在智慧型手机上使用虹膜辨识技巧的厂商，最近就是因电池问题全球召回的Galaxy Note7。与此同时，苹果计划在未来的iPhone上导入相似功能的传闻也甚嚣尘上。欧司朗将资金从马来西亚的LED半导体工厂转向其他应用事业，这样举措也能够当作是对2015年极力反对欧司朗LED晶片厂投资者的一种让步。据德国商报(Germandaily Handelsblatt)报导，欧司朗将会用这笔资金在德国雷根斯堡和中国无锡设厂。

5、Saphlux研发技术“做出很亮的LED”

在LED领域，第一代氮化镓固体照明材料固有的极化效应会导致LED芯片的单位亮度始终过低，导致其相应终端产品需要的大量芯片，且无法满足大功率应用的需求。虽然随着第一代以c面氮化镓为基础的固体照明材料遇到瓶颈，新一代的半极性氮化镓材料在理论上实现了超大功率单LED芯片，却一直无法解决量产问题，价格居高不下。为此，Saphlux公司研发了一种新技术，可以在标准的大尺寸蓝宝石衬底上直接生长半极性氮化镓，解决了量产难题。

由于在传统生长方式下，半极性材料只能通过斜切体块式氮化镓来实现(也需要在蓝宝石上生长)。这样的制备方式是无法实现量产，小片半极性氮化镓材料价格非常昂贵(高达2000美元)，只能应用于科学研究，无法商业化。要想批量生产半极性氮化镓材料，就需要一种新的方法控制其在蓝宝石上的生长。据指，Saphlux通过多次试验，终于找到解决方法(涉及商业机密暂不方便对外透露)，打破原有半极性氮化镓材料生长模式，既能在标准的大尺寸蓝宝石衬底上直接生长半极性氮化镓，也能直接控制晶体生长的方向和形状。
