功能介绍：

1. 通过PC端软件可以实现电源工作状态和系统卡通讯的检测。

2. 当某一电源发生故障时，显示屏电源将重新分配电流，以保障显示屏在电源故障时也正常显示。

3. 电源工作异常或是卡通讯异常时可以通过短信形式发送至维护人员手机上。

接线图:

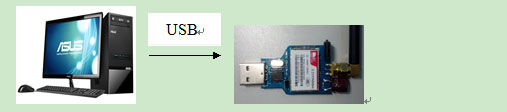

电脑与短信发送器连接图:

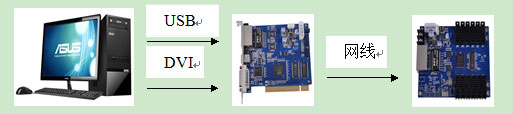

系统连线

1. 发送卡与电脑通过USB和DVI相连。

2. 发送卡与接收卡之间通过网络相连。

电源与接收卡接线图:

该系统需增加以下连接线，其他接线不变。

1.电源1、2、3的5V正极全部连接在一起。

2.电源1、2、3的5V负极全部连接在一起。

3.电源中红色线为均流线。3个电源的红色线应接在一起。

4.电源中黄色线为检测信号线。3个电源的黄色线应接在一起，并接在接收卡J10上。

5.电源中黑色线为GND。3个电源的黑色色线应接在一起，并接在接J10上。

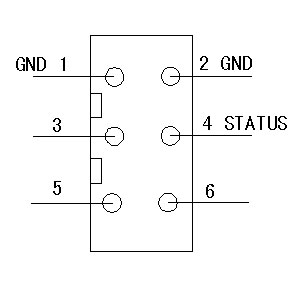

6.接收卡J10接口接线图如下：Pin1 Pin2接GND(黑色线)，Pin4接电源检测信号线(黄色)。

软件设置界面：

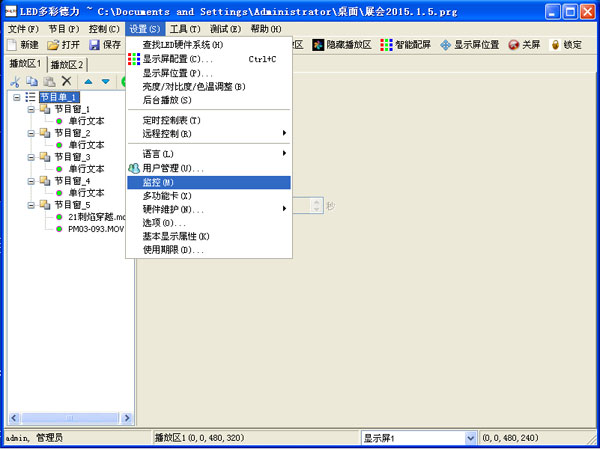

打开多彩德力软件后单击设置—监控进入显示屏监控界面:

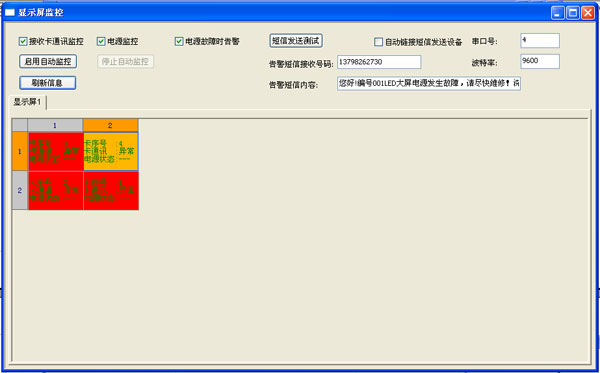

显示屏监控可监控接收卡通讯监控，电源监控， 电源故障时告警。

告警短信接收号码： 电源故障时需要通知的接收号码,接收号码可自由设置。

告警短信内容： 电源故障时系统发送的短信内容，内容可由用户自由设置。

启动自动监控： 启动显示屏监控

停止自动监控： 显示屏监控停止
