11月10消息，传闻已久的台积电日本工厂落定。11月9日晚，台积电发布声明，将在日本新建一座12英寸晶圆厂。日本数码文娱巨头索尼将出资5亿美元，取得台积电在日本新设子公司不超过20%的股权。

声明显示，台积电已与索尼达成最终协议。台积电将在日本熊本市新设立一家子公司，初期预估资本支出约70亿美元。除了索尼将投资少数股权，该计划还已得到日本政府的支持承诺。

该晶圆厂初期将采用22纳米至28纳米工艺制程，预计2022年动工，并于2024年底前投产，月产能可达4.5万片12英寸晶圆。

由此日本将拥有最近10年失去的运算用（逻辑）半导体的先进生产线。日本通过吸引大型外资企业建厂，向半导体产业的复兴迈出一步。

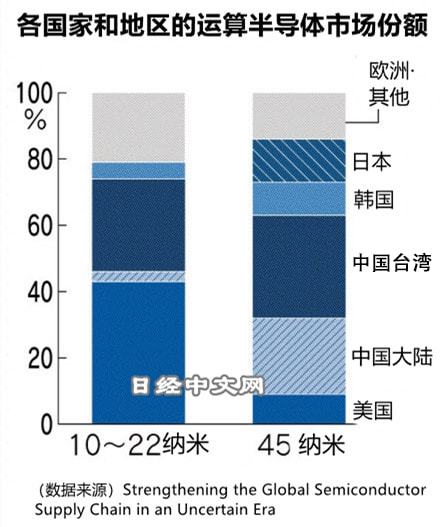

新工厂将于2024年在熊本县投产，生产电路线宽为22～28奈米（1奈米为十亿分之一米）逻辑半导体。目前日本的生产线是40奈米以上，落后了好几代。虽然新工厂比不上几奈米以上的最先进生产线，但对于日本来说，这是旨在追赶和接近领先的中国台湾企业等的生产线。

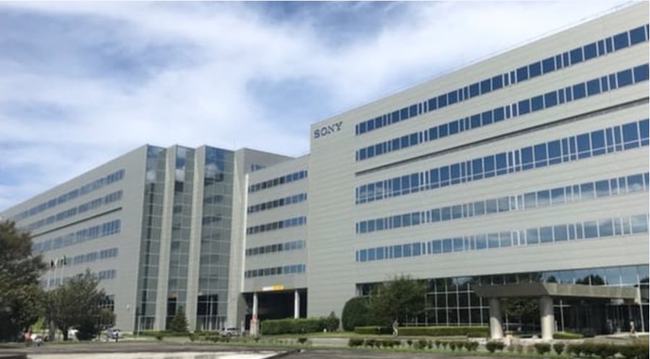

索尼在熊本县菊阳町的半导体工厂，台积电的工厂将建在相邻处

22～28奈米逻辑半导体用于无人驾驶、物联网（IoT）、工厂自动化设备等。也是今后日本的汽车、机电、机械等诸多行业不可或缺的零部件。索尼半导体解决方案公司（Sony Semiconductor Solutions）社长清水照士表示，「这将有助于整个产业界的稳定采购」。

台积电与索尼合资建设的新工厂预计将创造约1500个就业机会。对于日本的半导体制造设备及材料等相关行业来说，这也是与台积电加深关系的机会，还有望积累逻辑半导体方面的生产技术等。

日本经济产业省在6月发布的产业战略中明确指出了半导体的重要性，称其为「直接关乎安全保障的重要战略技术」。

背景是「半导体民族主义」高涨。受中美摩擦和日益严重的半导体短缺的影响，全世界开始强烈意识到半导体采购地依赖于中国台湾等东亚地区的地缘政治风险。全球主要国家和地区开始争相扶持半导体产业。

为了增强本国的半导体产能，美国拜登政府正在讨论总额超过5万亿日元的产业扶持政策。欧盟（EU）除提供补贴外，还表示将制定欧洲《芯片法》，目标是强化区域内的半导体生产。各国政府都在大力吸引台积电、美国英特尔、韩国三星电子等企业在本国设立基地。

「如果不推出与其他国家和地区同等的补贴政策，将很难进行平等竞争」。日本电子信息技术产业协会（JEITA）5月发布了对日本政府提出的建议，在建议中表达了对半导体的危机感。如果半导体生产基地集中到美国等地区，目前日本仍占有很高市占率的制造设备和原材料厂商也有可能进行生产转移。

为了稳定确保在经济安全保障上日益重要的半导体，日本政府转而采取了扶持态度。

此前，日本的半导体产业在政府补贴上存在差距，成本方面与海外企业相比处于劣势地位。日本的地缘政治风险低，水和电力等基础设施也很稳定。如果建立起与其他国家和地区相比毫不逊色的政府扶持制度，就有可能吸引更多的外资。

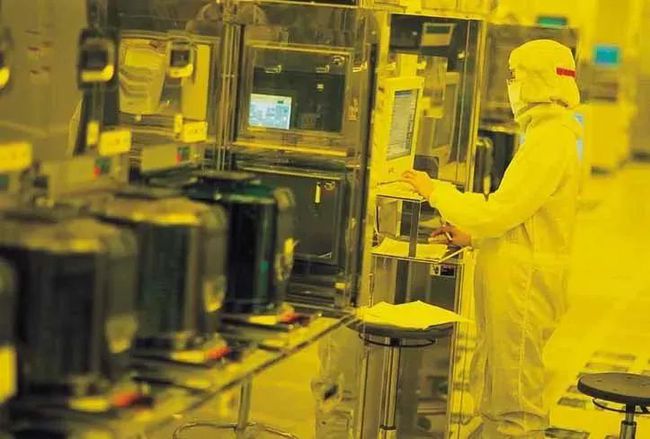

台积电的半导体工厂（图片来源：台积电）

美国美光科技（Micron Technology）接手了原尔必达内存的基地，该公司10月宣布，计划未来10年内在全世界投资1500亿美元进行研究开发和建设工厂。该公司的高管表示，「目前正在与日本政府协商投资事宜」。

日本当前存在的课题是能否通过吸引外资企业和促进投资来强化半导体产业基础。过去日本半导体产业失去发展势头的主要原因是，作为主要需求方的家电厂商失速。如果汽车、传感器等使用半导体的最终产品的需求不能扩大，提高半导体产业的活力也就无从谈起。
