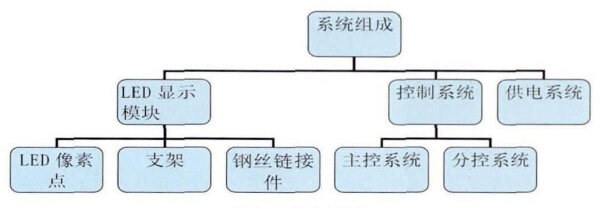

柔性LED显示屏是由LED显示模块、控制系统、供电系统三大系统组成，显示模块主要功能是成像，控制部分的主要功能是数字视频信息解码，供电是整个系统的能量提供部分。系统框图如下图所示。

2、系统功能

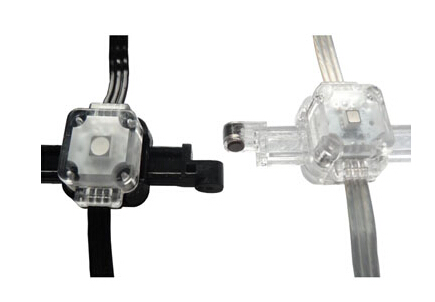

LED显示模块由LED像素点、支架、钢丝连接件三大部分组成，LED像素的如下图所示，采用磁扣的方式固定在支架上，支架与支架之间通过钢丝连接件连接起来，最终形成网状结构，并且可以折叠，方便运输和做各种异形显示。

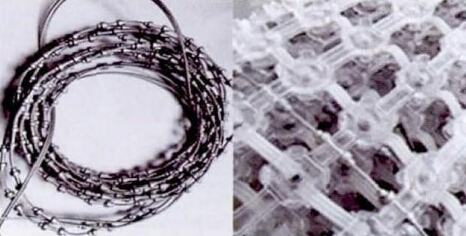

下图为钢丝连接件，整个系统的承重全部在钢丝上面，通过在钢丝上面铸造扣位，把像素点巧妙地连接成一个可以折叠、大小可以调整的发光面。

网状的结构最大限度地使LED屏体具有良好的通透性，通过和钢丝连接件的巧妙结合，使屏体具有柔性可折叠，便于运输可现场快速组装。通过吊装的方式可以快速地完成拼装，对安装结构的要求少。

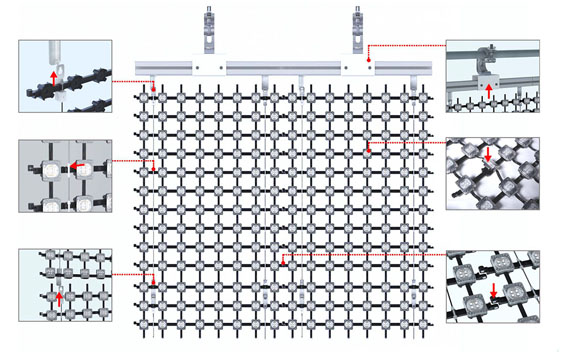

系统整体组装图

采用电脑、主控、分控的同步控制系统架构，系统支持实时更新显示屏的数据信息。

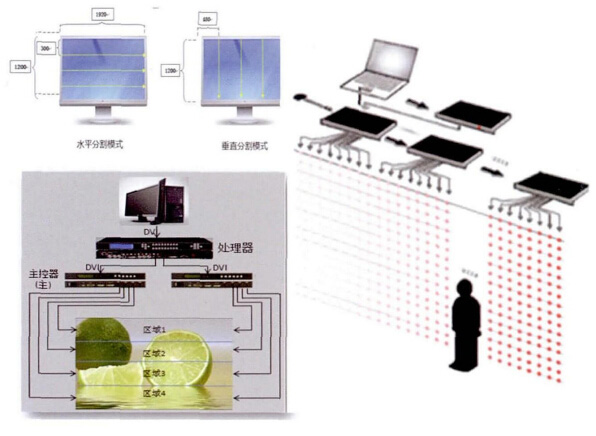

控制系统连接示意图

3、应用

独特柔型结构使屏幕能够弯曲，卷起，垂挂以及折叠起各种独特的形状。其尺寸，间距可定制，适用于舞台设计，户外幕墙、大楼装饰等，其便于运输快速安装也非常适用于租赁，柔性结构更满足于艺术创意的需求。

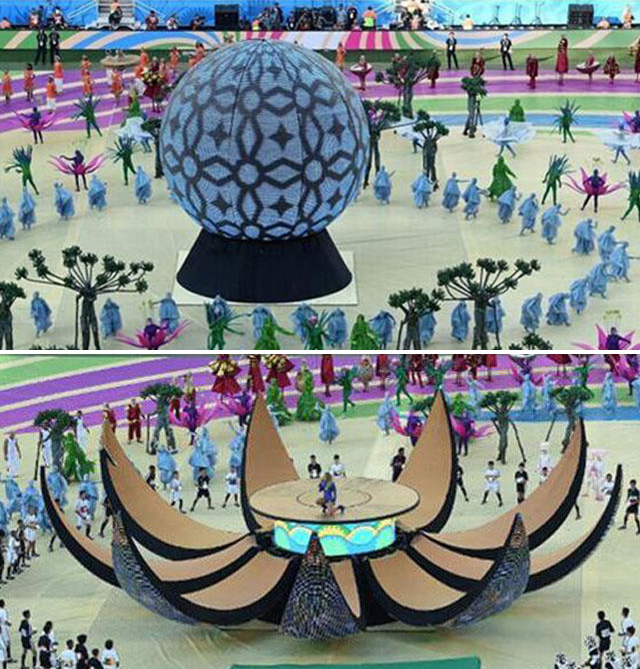

2014巴西世界杯开幕式及闭幕式球形显示项目。球体直径7m，演出时共分开成9个花瓣。每个花瓣上用的是 P44灯串。

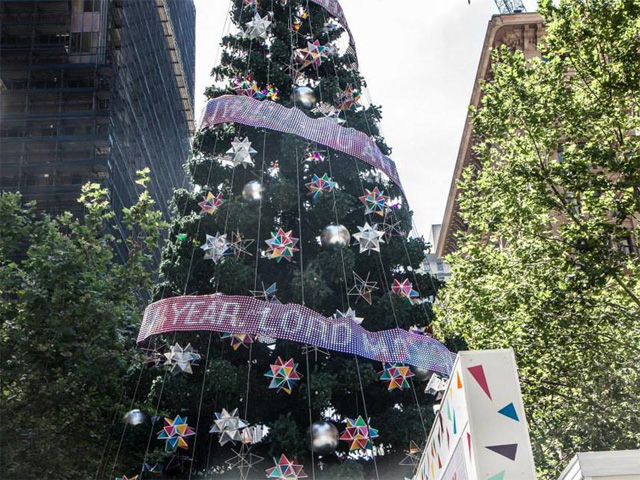

悉尼市圣诞节装饰，50㎡，采用P44柔性屏。

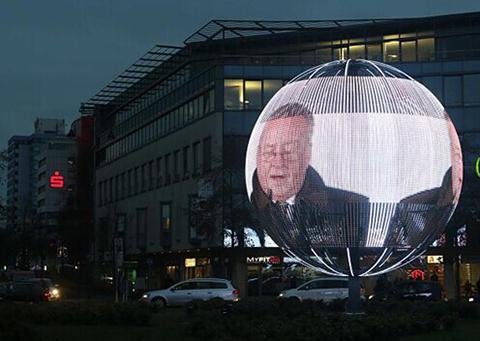

球体直径9m，上下是镂空的，采用P40柔性显示屏。
