Nova的冗余方案采用双系统热备份，控制器光纤等关键部件，任何一路出现故障时，都能在没有人工干预的情况下恢复正常显示，并且通过专用软件发出报警信号。
冗余描述：
任何一台控制器失效，可热备份切换，显示屏不黑屏；
任何一路光纤失效，可热备份切换，显示屏不黑屏；
任何一根网线失效，可热备份切换，显示屏不黑屏；
系统备份构架图
诺瓦控制系统，热备份功能操作简单便捷，而且稳定性强，在任何情况下都能发挥其重要的保障作用。其构架也非常简单，有单台控制器备份，和双（多）台控制器间备份两种方式。
如下图所示：
单主控热备份构架图

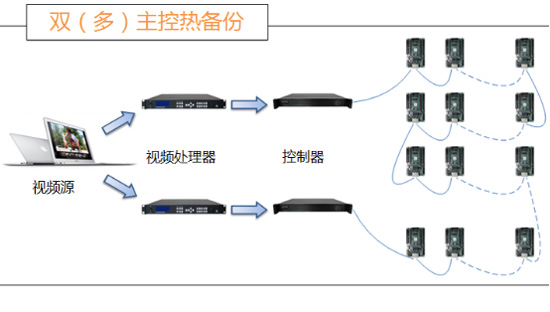

双（多）主控热备份构架图
方案一单控制器备份
硬件连接

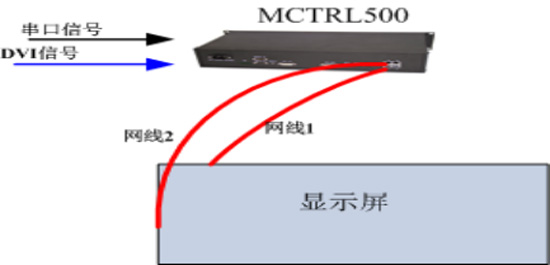

如图（一）：网线1、2做主信号点亮屏体。
图（一）
软件界面的设置：

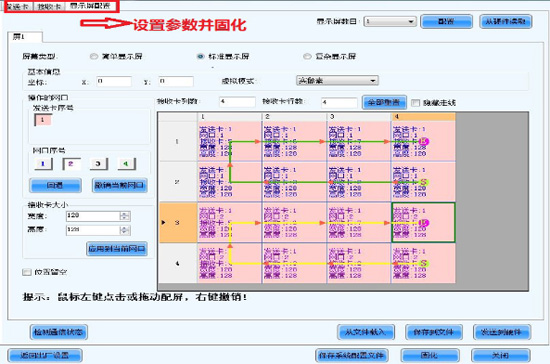

（1）、设置软件里“发送卡”、“接收卡”、“显示屏配置”并固化。例如下图（二），按照网线1、网线2的走向将显示屏配置图发送到发送卡，画面正常后固化参数。
图（二）
（2）、设置备份信息：

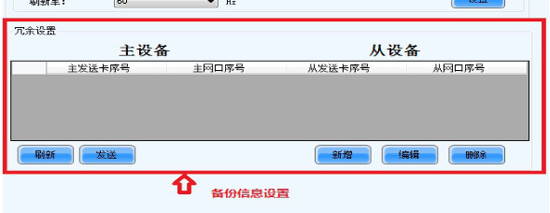

在“发送卡”界面里如下图（三）
图（三）
刷新：刷新发送卡当前冗余状态，可查看设备是否有备份信息；
编辑：更改冗余设置；
删除：删除当前冗余设置；

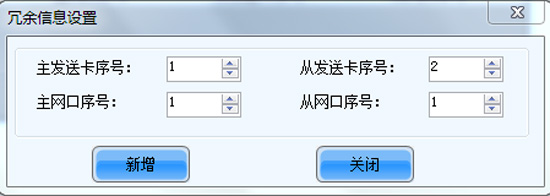

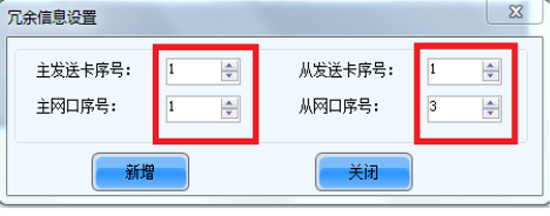

在软件上图的“红色框”进行备份信息的设置。点击“新增”，添加备份信息。例如网口3备份网口1，则设置如下图（四）
图（四）

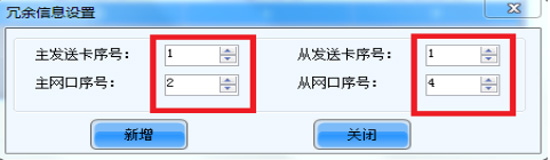

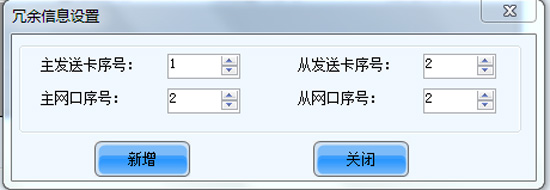

再点击“新增”，添加备份信息。网口4备份网口2如图（五）
图（五）
新增信息完成后点击“关闭”，关闭此对话框。

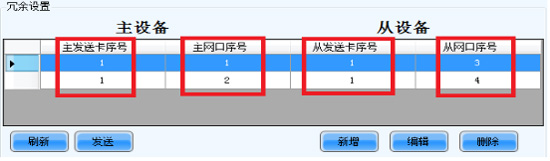

（3）、可看到备份信息如下图（六）
图（六）
点击“发送”，将备份信息发送到发送卡。并点击“固化”，保存备份信息。
将备份的网线3接入网口3，备份网线4接入网口4。

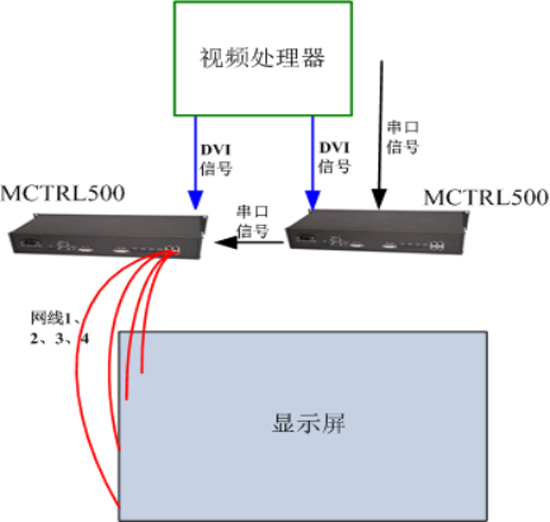

备份完成，此时系统的硬件连接如下图（七）
图（七）
即：网线3接到网线1带载的尾端接收卡的输出口，另一端接入发送卡的网口3；
网线4接到网线2带载的尾端接收卡的输出口，另一端接入发送卡的网口4。注意：
1，建议所有参数（发送卡、接收卡、显示屏配置、亮度、备份信息等）设置完成后再接入备份网线
2，备份网口的对应关系可任意指定，也可用网口4备份网口1，网口2备份网口3，但需将网线连接正确。
3，备份设置完成后可插拔主网线，确认一下备份是否成功。
方案二双（多）控制器间的备份
l硬件连接

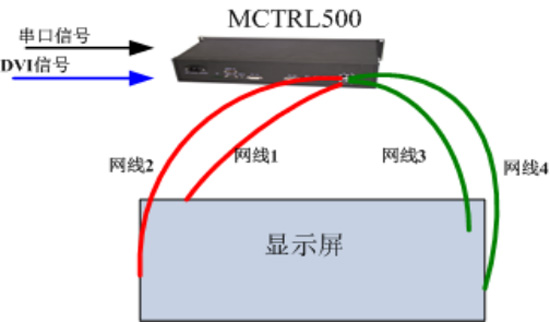

如图（一）：网线1、2、3、4做主信号点亮屏体。
图（一）
l软件界面的设置：
（1）、设置软件里“发送卡”、“接收卡”、“显示屏配置”并固化。按照网线1、网线2、网线3、网线4的走向将显示屏配置图发送到发送卡，画面正常后固化参数。
（2）、设置备份信息：
在“发送卡”界面里如下图（二）
图（二）
刷新：刷新发送卡当前冗余状态，可查看设备是否有备份信息；
编辑：更改冗余设置；
删除：删除当前冗余设置；
在软件上图的“红色框”进行备份信息的设置。点击“新增”，添加备份信息。例如发送卡2的网口1备份发送卡1的网口1，则设置如下图（三）
图（三）
再点击“新增”，添加备份信息。发送卡2的网口2备份发送卡1的网口2如图（四）
图（四）
依照此法设置其余网口。
新增信息完成后点击“关闭”，关闭此对话框。
点击“发送”，将备份信息发送到发送卡。并点击“固化”，保存备份信息。
l将备份的网线5、6、7、8接入备份发送卡的网口中。

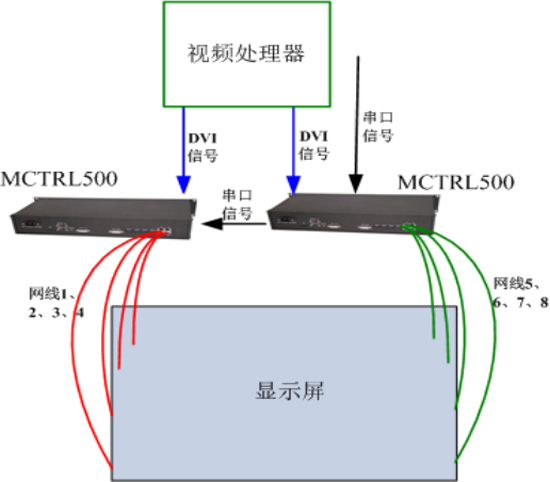

l备份完成，此时系统的硬件连接如下图（五）
图（五）
注意：
1，建议所有参数（发送卡、接收卡、显示屏配置、亮度、备份信息等）设置完成后再接入备份网线
2，备份网口的对应关系可任意指定，也可用网口4备份网口1，网口2备份网口3，但需将网线连接正确。
3，备份设置完成后可插拔主网线，确认一下备份是否成功。
