苹果iPad通过Lightning to VGA Adapter 转换器输出VGA信号或者Lightning Digital AV Adapter 转换器输出HDMI信号时显示器或者LED屏四周会有黑边。现场应用时可以通过LVP605的图像截取功能把有效的图像截取输出到另一台LVP605和VGA，AV 等输入信号在LED屏上切换显示。下面我们举例说明具体实现方式。

一、现场条件

1. 1块LED全彩屏，分辨率分别为1344*716像素点阵。

2. 输入信号包括：1台iPad(带Lightning Digital AV Adapter 转换器)1路笔记本VGA输入、1路摄像视频输入。

二、显示要求

LED显示屏无缝、淡入淡出切换显示iPad，笔记本输入，摄像机信号，且LED无黑边，全屏显示。

三、实现

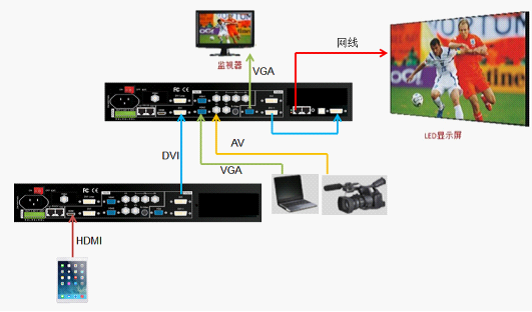

采用了两台LVP605视频处理器：

1. 其中第一台视频处理器用来截取iPad有效图像，接入iPad HDMI输入信号。iPad和视频处理器输出分辨率设置为1024*768_60HZ,视频处理器的输出宽度，输出水平起始，输出高度，输出垂直起始设置为和iPad有效图像位置相同;设置视频处理器背景水平，垂直起始为0， 背景宽度和高度设为最大值。选择HDMI输入，先打开Bypass功能，再打开PIP即可。(不用选择PIP信号)

2. 第一台视频处理器DVI输出接入第二台视频处理器DVI输入，笔记本VGA、摄像视频分别接入第二台视频处理器对应输入。第二台视频处理器输出分辨率设置为1366*768_60HZ，输出宽度和输出高度设置为和LED屏像素点一样大。按键切换输入信号LED屏即可切换显示iPad，笔记本，摄像视频画面。

四、方案优势

1. 操控便捷，只需要操作第二台处理器，一键切换信号。

2. iPad可以使用Lightning Digital AV Adapter 转换器输出HDMI信号也可以使用

Lightning to VGA Adapter 转换器输出VGA信号。

注：实现上述功能，也可以使用 唯奥时讯 的LED视频无缝切换台LVS600，多窗口同步拼接器LVP8601，LVP86XX等 。
