LED显示屏之所以能成为引领媒体广告的新潮流，是它具有广告内容更新速度快、发布信息简单方便、广告形式多样、节能环保、寿命长等众多有点;但是一块能够播放动画、视频、图文并茂等多种形式内容的LED显示屏，背后控制着这些画面轮换的是LED显示屏控制系统。

LED显示屏系统是基于LED显示屏设备的大型电子设备工程系统。简单地讲 LED电子显示屏就是由若干个可组合拼接的显示单元 单元显示板或单元显示箱体)构成屏体，再加上一套适当的控制器(主控板或控制系统 所以多种规格的显示板 或单元箱体配合不同控制技术的控制器就可以组成许多种 LED显示屏，以满足不同环境，不同显示要求的需要。

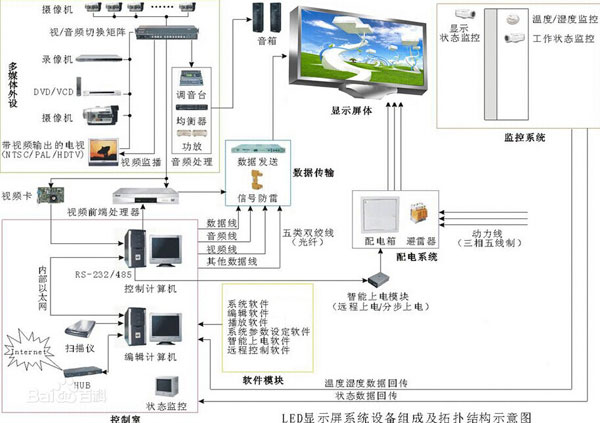

仔细分解一个 LED显示屏，由以下一些要素构成 以较为复杂的同步视频屏为例

① 金属结构框架

户内屏一般由铝合金 角铝或铝方管 构成内框架，搭载显示板等各种电路板以及开关电源，外边框采用茶色铝合金方管，或铝合金包不锈钢，或钣金一体化制成。 户外屏框架根据屏体大小及承重能力一般为角钢或工字钢构成，外框可采用铝塑板进行装饰。

② 显示单元

显示屏的主体局部，由发光资料及驱动电路构成 户内屏就是各种规格的单元显示板，户外屏就是单元箱体。

③ 扫描控制板

该电路板的功能是数据缓冲，发生各种扫描信号以及占空比灰度控制信号。

④ 开关电源

将 220V交流电变为各种直流电提供给各种电路。

⑤ 双绞线传输电缆

主控仪产生的显示数据及各种控制信号由双绞线电缆传输至屏体。

⑥ 主控制仪

将输入的RGB数字视频信号缓冲，灰度变换，重新组织，并产生各种控制信号。

⑦ 专用显示卡及多媒体卡

除具有电脑显示卡的基本功能外还同时输出数字 RGB信号及行，场，消隐等信号给主控仪。多媒体除以上功能外还可将输入的模拟 Video信号变为数字 RGB信号(即视频采集)

⑧ 电脑及其外设

主要是用于视频播放信号的同步
