LED光效高、耗电少等优点使其成为未来照明的首选，但由于其本身是点光源，会存在炫目、照亮面积有限等问题，需要特殊设计或材料将其变为面光源。光扩散PC具有优异的光扩散度和透光率，良好的UV稳定性等特点，广泛应用于LED行业。

由于LED光效高、耗电少、寿命长、易控制、免维护、安全环保等优点，已成为未来照明的首选。但LED本身是点光源，在照明等应用领域上高亮度的点光源会存在炫目、照亮面积有限等问题，需要特殊设计或材料将其变为面光源才可应用。

传统的解决方案包括三种：1、在原有灯罩基础上添加色粉，如硫酸钡等，加入这些颗粒可使光进行多次光折射达到光扩散的作用，该方法光扩散效果不明显，且严重影响透光率；2、增加磨沙效果，但会严重降低灯罩的光线透过率；3、增加棱镜，但光扩散效果有限，仍能看到刺眼的LED灯珠，且降低光线透过率。

光扩散PC是通过在PC树脂中添加光扩散剂，光扩散剂呈球形，均匀分散在PC树脂中，形成海岛结构，由于PC树脂和光扩散剂的折光指数不同，光线在光扩散剂表面类似镜面反射，经过多次反射，达到光扩散效果。光扩散剂的添加量、粒径大小和分布、折光指数决定了材料的光学性能。评价光扩散材料光学性能的指标包括全光线透光率、雾度、分散度。其中分散度指的是相对透光率为50%的角度。如何做到散光材料高透光率，高雾度，这是个难点。

锦湖日丽近期推出了光扩散SUNNY®RPC3601和SUNNY®RPC3603，它具有光线均匀，优异的光扩散度和透光率，良好的UV稳定性等优点，可广泛应用于照明面板、灯罩、灯管及汽车按钮等产品。

优异的光学性能

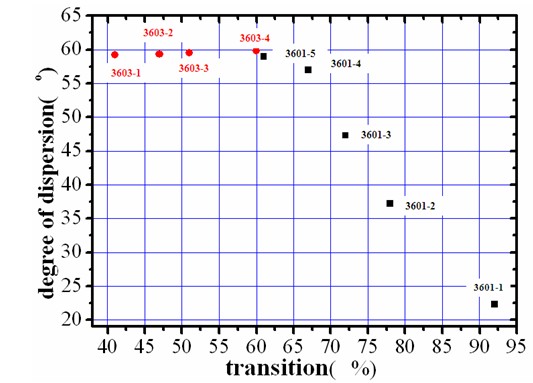

图1 PC3603和PC3601的透光率和扩散度

点击此处查看全部新闻图片

图2 PC3601和竞争产品的透光颜色比较

点击此处查看全部新闻图片

锦湖日丽SUNNY®RPC3601和SUNNY®RPC3603包括一系列光扩散效果的产品，如图1所示，其中PC3601高透光率，PC3603高扩散。PC3601和3603材料底色偏蓝相，具有良好的视觉效果。如图2所示，PC3601在紫色和蓝色区域透光率达85%以上，而竞争产品在这一区域透光率低，紫色和蓝色吸收较多，表现出透光颜色偏黄。而PC3601透光偏蓝色。通过颜色技术，实现PC3601和3603透过光线颜色的选择。如图3所示，色号为KI981041在紫色和蓝色区域透光率达85%，透光偏蓝色；色号为KI989008的产品在红色区域有较高的透光率，透光偏红色。图4是PC3601的汽车仪表盘按键。照明前，分别显示白色和灰色。LED灯白色光源照明时，白色按键透光白色偏蓝，而灰色按键透光白偏黄。

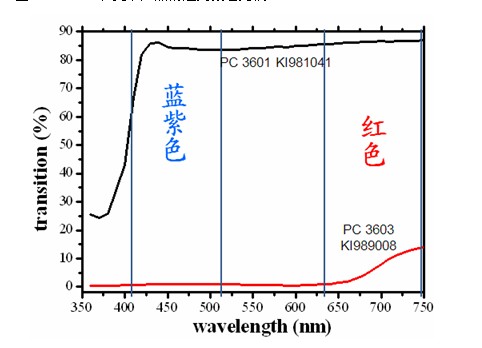

图3 PC3601不同色号的透光颜色

点击此处查看全部新闻图片

图4 汽车按键的光扩散效果

点击此处查看全部新闻图片

原有的性能所受影响不大

SUNNYRPC3601和3603具有优异的光学效果，同时拥有PC 树脂优异的物理性能、良好的耐候性等。表1是PC3601和3603的产品性能。

表1 PC3601和3603的产品性能

测试方法

单位

测试条件

PC 3601

PC 3603

拉伸强度

ASTM D638

Mpa

50mm/min

65

65

断裂延伸率

ASTM D638

%

50mm/min

110

110

弯曲强度

ASTM D790

Mpa

3mm/min

80

80

弯曲模量

ASTM D790

Mpa

3mm/min

2300

2300

IZOD缺口冲击

ASTM D256

J/m

23℃，1/8″

550

550

洛氏硬度

ASTM D785

R

23℃

118

118

成型收缩率

ASTM D955

%

23℃

0.5-0.7

0.5-0.7

熔融指数

ASTM D1238

g/10min

300℃*1.2Kg

15

15

阻燃性

UL 94

g/10min

1/16″

V2

V2

热变形温度

ASTM D648

℃

1.82MPa

130

130

结语

锦湖日丽潜心于改性材料的研发，始终秉持重视客户需求并为客户提供创新型解决方案，新推出的SUNNYRPC3601和3603系列的两种光扩散PC材料通过多项实验数据证明其性能优异，光学性能定制化，透过光线颜色可选择。目前，这两种产品已得到东风等汽车主机厂和韩国DEAHO公司的初步认可，广泛应用于照明面板、灯罩、灯管及汽车按钮等产品。

关于锦湖日丽：

上海锦湖日丽塑料有限公司是中国领先的改性高分子材料生产企业，其主要从事塑料改性、工程塑料合金、树脂混配着色造粒以及热塑性弹性体的研究、开发、生产、销售、服务。锦湖日丽所服务的行业包括：汽车业、家电、OA/IT、建筑业及日用品行业。2010年底，锦湖日丽实现年产5万吨改性树脂，第二工厂-广东锦湖日丽高分子材料有限公司也于2010年7月正式运营开车。
