验收流程图

01验收流程

完成设计文件和合同约定的全部内容后，乙方应当先按照设计要求和设计使用功能合同要求进行自验，自检合格后向甲方提交竣工验收报告申请。甲方应于收到报告后3天内组织有关部门按照符合设计要求和设计使用功能合同要求进行初验，并在初验后2天内提出整改意见，乙方应尽快组织整改。

甲方完成初验提出的整改内容后，应再次提请验收，如还存在整改项目，仍需继续整改，直至在进行测试和验收、运行过程中发生的故障和发现的问题已被排除，得到甲方的认可，并在竣工验收报告上签字认可视为通过竣工验收。

硬件提交：系统及设备在交由甲方使用前已通过验收后，将所有合同中规定的设备，备品备件、专用工具提交到甲方。并由甲方在移交清单文件上签字。

竣工验收完成后，承包方应内向业主方提供整套设备图纸及技术文件并得到接受。主要包括：

LED显示屏系统原理图

安装结构图、系统电气图

LED技术参数指标

LED显示屏配套设备清单设备和备品管理资料文件，包括设备和备品发运和装箱的详细资料（各种清 单），设备和备品存放保管技术要求

产品使用说明书，完整的操作维护手册。

维护保养服务联系人及电话

02产品验收项目与标准

1、屏体的品牌、面积、相关设备数量、软件的符合性检查。

验收标准：屏体的品牌、面积及相关设备数量与合同一致，并能提供厂家产品合格证与质量承诺书。

2、大屏的外观是检查。

验收标准：目测无明显脏污痕迹、磨损

3、平整度是否在合理范围内

验收标准：目测要求无突起下凹色块

4、大屏幕间距指标

验收标准：测量要求像素间距在正负2%以内

5、大屏色彩及色差验收

验收标准：目测达到合同对分辨率、色彩一致性的要求，无坏点、暗点。

6、显示效果验收：

验收标准：文字及图像播放效果良好、屏幕亮度高、图像与文件清晰，亮度高。

7、应用软件系统验收：

验收标准：显示动画、外接视频、影音文件及文字滚动播放流畅、没有卡顿、延时现象。

8、屏幕散热、配电、防雷、防水验收

验收标准：排风扇数量、配电防雷设备、防水等设施是否有效安装

9、培训验收：

验收标准：参加培训人员是否能独立操作，能编辑播放文字或视屏，以及简单维护。

03项目交付方案及资料清单

整理项目的相关资料，把相关的文件进行归档，统一装订处理。

递交交付申请。

完善客户要求的相关优化事项。

依照培训计划，培训业主要求的相关的操作人员，并且达到熟练运用和简单维护的目标。

交接相关的设备材料以及备品清单。

提交给业主的相关资料。

04产品验收清单

显示屏设备部分

一、户外双立柱全彩显示屏显示屏

序号

产品名称

规格型号

品牌

单位

数量

1

LED户外全彩屏

P5

㎡

二、控制系统（主要设备和配件）

1

控制电脑

2

全彩发送卡

3

全彩接收卡

4

配电柜

三、散热系统

1

排风扇

200MM*200MM

四、钢架结构（双立柱、）、屏体安装调试

序号

设备名称

型号

单位

数 量

备 注

1

钢架机构及装饰

(长) m*（高）m=㎡

包装运输、保险

安装调试及培训

现场安装调试培训

五、其他

1

辅助材料

安装脚手架、铝塑板等

备品备件

模组、开关电源等

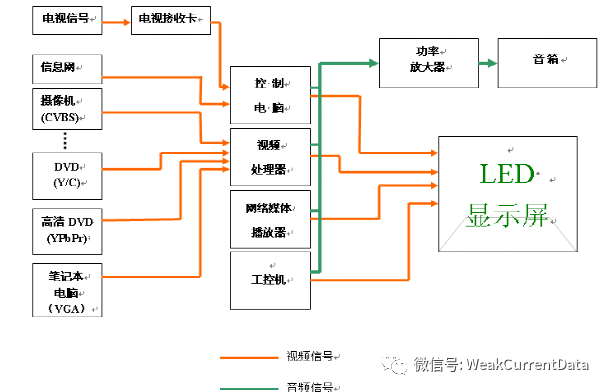

05系统简图

06显示屏及其设备结构图
