1  引言

随着 LED 显示驱动技术的更新换代，小间距 LED 显示驱动正逐步成为主流技术[1-2]。相比于传统显示屏，具有高密度、高清晰度、宽角度、高亮度、高刷新率、高对比度、智能控制、节能环保等多种技术优势的高端小间距 LED 显示屏成为重点发展的对象[3-4]。多路恒流 LED 驱动芯片通过串行数字信号和 PWM 配合使用，具有匹配性好、电流控制精准、显示灰度高的特点，可以达到良好的显示效果，在小点间距 LED 驱动 芯片中得到广泛应用[5-6]。随着 5G+8K 显示技术的逐渐 成熟，照明设备、显示屏及其他电子设备等显示驱动 产品的发展推动着存储技术的发展，大规模数据计算和传输对存储器性能提出越来越高的要求[7-8]。

在多行扫多通道恒流 LED 显示驱动芯片中，为节省带宽、提高刷新率、降低功耗和面积，数据的读写是同时进行的[9]。 常用的做法有两种，一是采用两块大小相同的SRAM 分别进行读写操作；   二是采用双端口SRAM实现同时读写的操作[10-11]。 第一种做法不仅增加了 IP 的成本和芯片面积，还增加了实现的复杂度，同样增加了芯片的面积。第二种方法采用双端口的SRAM，受限于不同的工艺厂商和 IP 厂商，可供选择的双端口 SRAM 屈指可数，极大地限制了产品的迭代升级，同时成本也大幅度增加[12]。

本文针对小间距 LED 显示驱动的应用背景，突破常规选择，打破局限，选用通用类型的 SRAM IP 设计了一种 SRAM 控制器。

2   SRAM 控制器电路设计与实现

2.1    总结架构设计

基于小间距 LED 显示驱动的 SRAM 控制电路结 构如图 1 所示[13]。整个控制器电路由指令译码电路、控制电路、数据处理电路、MBIST电路和SRAM 存储阵列电路 5 个部分组成。指令译码电路根据输入的时钟信号、选择信号和输入数据信号，译码成相应的控制 指令和写入数据； 控制电路生成读 / 写信号、 地址信 号、写数据信号和模式选择信号等 SRAM 相关控制信 号； 数据处理电路完成输入数据、读出数据和预读取 数据等数据处理； MBIST 电路根据模式选择信号对 SRAM 进行校验， 并将校验结果输出； SRAM 存储阵 列电路用于数据存储。

2.2    指令译码电路设计

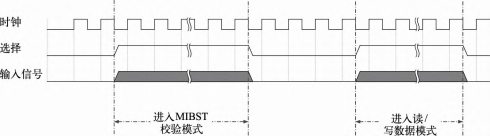

指令译码电路在输入时钟的驱动下，根据选择信号的长短和串行输入数据将输入信号译码成相应的 模式选择控制信号和写入到 SRAM 的并行 LED 显示数据， 指令译码时序如图 2 所示。 通过记录选择信号 高电平期间时钟信号上升沿的个数，选择进入MBIST校验模式或者进入SRAM 读 / 写数据模式。时钟最高 频率为 50 MHz， 当记录高电平个数为 X 时，进入MBIST 校验模式； 记录高电平个数为 Y 时，进入 SRAM 读模式； 记录高电平个数为 Z（X、Y、Z 均可自行 定义）时，进入 SRAM 写模式，并将串行输入数据通过 移位寄存器转换为并行数据传递到数据处理电路中。

为进一步降低系统功耗， 通过时钟门控电路，关闭暂时用不到的芯片部分如触发器、逻辑门等。 节约的功耗主要是开关电容的降低以及开关系数的减小， 原因是当时钟频率处于闲置状态时，一些不必需的晶体管被关闭，在整个模块不工作时就可以节省大量的功耗。 这种时钟门控的状态机是有限的，并且包含在RTL代码中。 在实际芯片工作过程中，只有数据读写， SRAM 才会工作，因此对于 SRAM 的读写时钟采用门时钟电路处理， 只有在读写信号发生时才会工作，从而达到降低功耗的目的。

2.3   控制电路设计

控制电路包括：

（1）状态机电路，实现读、写、空闲、 待机 4 种不同状态的切换；

（2）地址生成电路，生成写入数据对应的 SRAM 地址信号；

（3）时钟生成电路，生成 SRAM 的读写时钟；  读 / 写信号生成电路， 生成  SRAM 的读 / 写信号。

状态机电路实现读、写、空闲、待机 4 种不同状态 的切换，完成 SRAM 数据的读取和写入。 上电复位之后系统处于空闲状态， 根据读请求信号 / 写请求信号跳转到相应的读 / 写状态，当读写同时发出请求时，优先处理写操作。

指令译码电路每译码一组写入SRAM 数据，地址生成电路将生成的写地址加 1，直到写满一帧数据； 系统从 SRAM 每读出一组数据，地址生成电路将生成的读地址加 1。 此外地址生成电路增加地址溢出保护功能，防止超出地址范围的非法操作。

时钟生成电路根据状态机电路当前的工作状态 和指令译码电路的读写请求， 产生相应的读 / 写时钟信号，上升沿进行读 / 写操作。一组读时钟读出当前显示所需要的一组数据，一组写时钟每次写入一个显示数据。

读 / 写信号生成电路， 根据时钟生成电路生成的读 / 写时钟信号， 生成相应的读 / 写信号， 读信号为高，即为“1”，写信号为低，即为“0”。 读写操作相互独立，支持任意的读写操作。

所述控制电路状态跳转关系如图3 所示， 总共包 含空闲、读、写和待机 4 种状态。 系统在上电之后处于空闲状态，当换帧信号到来时，意味着开始进行数据显示，状态机跳转到读状态。 在每一个读状态中，需要读取 16 个通道的数据，当 16 个数据全部从 SRAM 中读出，读完成信号拉高，否则读未完成信号拉高。 若在读状态中有写请求信号，则优先处理写操作，系统跳转至写状态。 在写状态中，每一次写入一个通道数据，写完数据之后，根据读未完成信号的高低，跳转至读状态或者待机状态。 在待机状态中，等待下一次写请求进入写状态或者读未完成进入读状态。

图 3   系统状态跳转关系

2.4   数据处理电路设计

基于 LED 显示驱动的 SRAM 控制电路， 适用于多行扫多通道恒流 LED 驱动芯片。现以 32行扫 16 通道 16 位灰度的恒流 LED 驱动芯片为例， 一帧数据的大小为 32（行扫） ×16（通道） ×16 bit=8192 bit=8 kbit，两帧数据总共需要 16 kbit 的 SRAM 用于存 放数据， SRAM 的地址为 10 bit， 数据为16 bit， 图 4 为所述 SRAM 存放数据图。 根据 SRAM 的地址最高位将 16 kbit  的 SRAM 分为大小相同的两个 8 kbit SRAM。 低地址  （0~10’h1FF）用于存放需要读取的当前显示的一帧数据，高地址（10’h200~10’h3FF） 用于存放需要写入的  下一帧显示的数据。 读写操作可独立进行，互不干扰，在读取当前帧数据的同时，可以写入下一帧显示数  据，以此进一步提高刷新率。

图4   SRAM 存放数据图

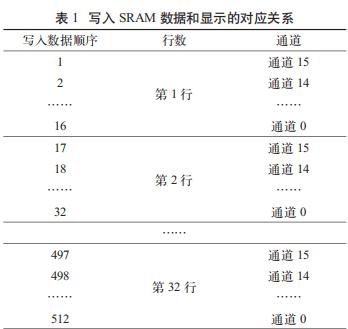

具体的写入 SRAM 数据和显示的对应关系如表 1 所示。 通过指令译码将灰度数据第 1 个 16 bit 数据 作为第 1 行通道 15 的数据，第 2 个 16 bit 数据作为第 1 行通道 14 的数据，……，第 17 个 16 bit 数据作为第2 行通道 15 的数据，……，第 512 个 16 bit 数据作为第32 行通道 0 的数据。

2.5   MBIST 电路设计

为提高芯片可测性，  本文通过 MBIST 方式提供芯片可测性，进而保证芯片性能。 MBIST 校验电路当指令译码生成的模式选择信号为高时，执行 SRAM 校 验操作，并将校验结果输出，用于判断 SRAM 是否正常的具体校验过程如下。

（1）   SRAM 地址从 0 到 10’h3FF：所有的SRAM 写 16’h5555；

（2）   SRAM 地址从 0 到 10’h3FF： 先读出（1） 写入 的 16’h5555，再写入 16’hAAAA；

（3）   SRAM 地址从 0 到 10’h3FF： 先读出（2） 写入

的 16’hAAAA，再写 16’h0000；

（4）   SRAM 地址从 0 到 10’h3FF： 先读出（3） 写入 的 16’h0000，再写 16’hFFFF；

（5）   SRAM 地址从 10’h3FF 到 0： 先读出（4） 写入 的 16’hFFFF，再写 16’hAAAA；

（6）   SRAM 地址从 10’h3FF 到 0： 先读出（5） 写入 的 16’hAAAA，再写 16’h5555；

（7）   SRAM 地址从 10’h3FF 到 0： 先读出（6） 写入 的 16’h5555，再写 16’hFFFF；

（8）   SRAM 地址从 10’h3FF 到 0： 读出（7） 写入的 16’hFFFF。

当（1） ~（8）所有的写入读出全部正确，则 SRAM 校验正确，此时 SDO 始终输出 1； 否则 SRAM 校验错 误，此时 SDO输出 0。

2.6    SRAM 存储阵列电路设计

SRAM 读操作时序如图 5 所示， 在时钟上升沿， 读 使 能 信 号 拉 高， 从 SRAM 的 地 址 A 读 出 数 据  DATA[A]。 SRAM 写操作时序如图 6 所示，在时钟上  升沿，读使能信号拉低，将数据 DATA[A]写入 SRAM  的地址 A 中。SRAM 读写同时进行时的时序如图 7 所  示，SRAM 需连续读取地址 A~A+3 的数据，在读取完  地址 A+1 的数据之后，出现写地址 B 的操作，此时系  统状态机跳转至写状态，在将 DATA[B]的数据写入地  址 B 之后，继续之前未完成的读操作，将地址 A+2 和  地址 A+3 的数据读出。

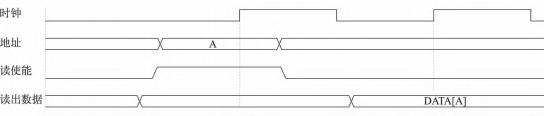

图 5   SRAM 读操作时序

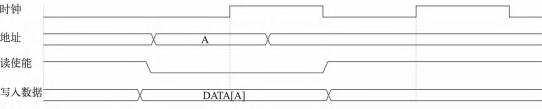

图 6   SRAM 写操作时序

3    结果及分析

本文提出的 32 扫恒流 PWM 输出 LED 驱动芯片是一款全彩 LED 显示屏驱动芯片，内建 PWM 高刷新算法，专门针对小间距显示屏存在的低灰问题做出优 化处理，可以有效地解决传统的 PWM 刷新率较低、低灰麻点、首行偏暗、开路十字架等问题。

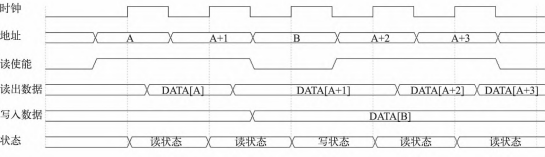

图 7   SRAM 读写同时进行时的时序

SRAM 正常读仿真时序如图 8 所示，DCLK_IN 为 时钟信号，data_in 为 SRAM 读出的数据信号，wr_data 为写入 SRAM 的数据信号，addr 为 SRAM 读写地址信号，ram_clk 为采用门控时钟技术之后的 SRAM读写时钟，cen 为 SRAM片选信号。 cen 为低时， 选择 SRAM， 此时依次从SRAM 的地址 0x50~0x5f 读出数据 0xffff、 0x7fff、……、0x3、0x1。

SRAM 读写冲突仿真时序如图 9 所示，SRAM 正在从地址 0x220~0x22f 中依次读出数据 0xffff、 0x7fff、 ……、0x3、0x1， 但是在读完地址 0x22a 后， 系统向  SRAM 发出写地址 0x79 的请求（wr_en 为 0），此时由  于写优先级高，控制器暂停读操作，优先执行写操作， 向地址 0x79 写入数据 0xff， 写操作完成之后，继续读  取 0x22b 及之后的地址数据。

图 10 为 MBIST 按照 2.5 节进行的正确校验过 程，校验结果正确，sdo 始终输出 1。

图 8   SRAM 正常读仿真时序

图 9   读写冲突仿真时序

图 10   MIBST 校验正确仿真时序

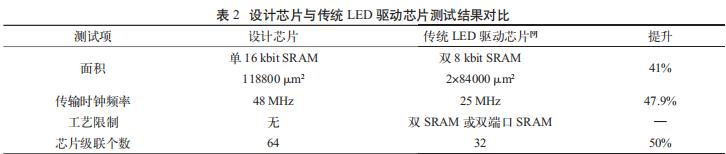

设计的芯片已完成流片，实测结果表明，仿真结 果符合预期，测试验证结果与仿真一致（见表 2） 。由表 2 可知，采用该 SRAM 控制器结构的芯片在 整体面积上减少 40%，在相同的数据量条件下，基于该 SRAM 控制器的芯片在传输效率上提升近 50%，级 联个数提升 50%。

4     总结

本文介绍了 LED 大屏显示的应用背景，以此提出该 SRAM 控制器的芯片在传输效率上提升近 50%，级联个数提升 50%。对 LED 大屏显示驱动电路的设计要求。接着对整体电路中的各个功能模块（控制电路、指令译码电路、数据010305-5处理电路、MBIST 电路）进行设计，并给出重要子电路参数的仿真波形。针对多行扫多通道恒流 LED 显示驱 动芯片的 SRAM 选择问题，突破常规选择，基于通用类型 SRAM，分析并设计了一款基于小间距 LED 显示驱动的 SRAM 控制电路，为相似设计提供了新的选择设计思路。 实验结果表明该芯片面积减小40%，有效降低了成本； 同时节省系统带宽，传输效率进一步提升了 50%； 降低了系统设计的复杂度。
